Műszaki Adatlap: 6335340



Általános Leírás

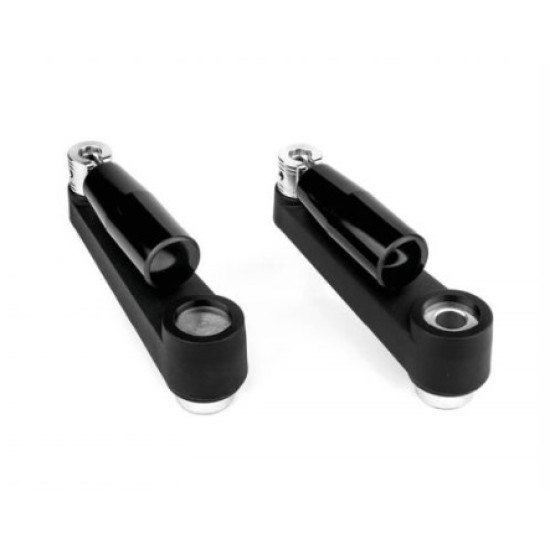

Az MV/100-PMR egy üvegszál-erősítésű, fekete technopolimerből készült forgatókar. A kar duroplaszt (fenol) műanyagból készült, behajtható és forgó markolattal van ellátva. A 'P' jelzésű modell sima, átmenő H7-es furattal rendelkezik.



Részletes Műszaki Adatok



A táblázatban szereplő adatok a GAMM_FAM01_Volantini_di_manovra_compressed.pdf dokumentumból származnak.

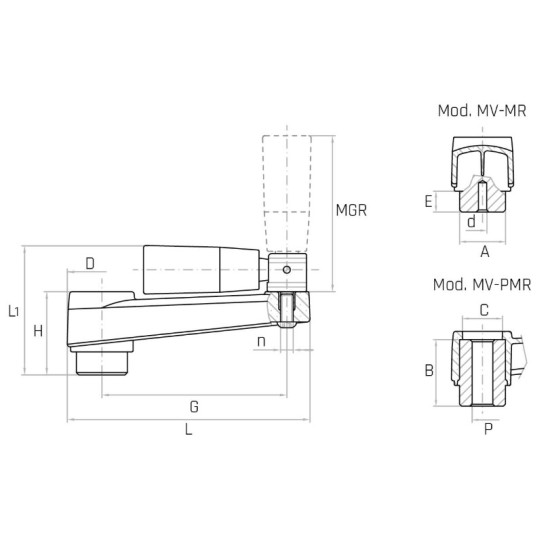

Paraméter	Érték
Termékkód	6335340
Modell	MV/100-PMR
Típus	Forgatókar, behajtható forgó markolattal
'G' Kar hossza (mm)	100 mm
'd' Furatátmérő (mm)	12 mm
'L' Teljes magasság (nyitott markolat) (mm)	128 mm
'L1' Magasság (behajtott markolat) (mm)	65 mm
Markolat modell (MGR)	25x65
'n' Markolat menete	M6
Kar anyaga	Fekete, üvegszál-erősítésű technopolimer
Markolat anyaga	Fekete duroplaszt (fenol műanyag)
Betét	Acél agy, sima H7 átmenő furattal



Kiegészítő Információk



Termék adatlapja: MV/MR Katalógus Oldal (32. oldal)
