Csuklós korlát elem - 40 / H4

Name: Csuklós korlát elem - 40 / H4
Brand: MASCHINENBAU KITZ GMBH
SKU: B46.01.025
Price: 16510.00 HUF
Availability: OutOfStock

Csuklós korlát elem - 40 / H4

16 510 Ft

Nettó ár: 13 000 Ft

Készlet: Nincs raktáron
Cikkszám: B46.01.025

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Rövid leírás
Dokumentumok

MK B46.01.025 Technikai Leírás - B25 Csuklós korlát elem

MK B46.01.025 - B25 Csuklós korlát elem

Általános Leírás

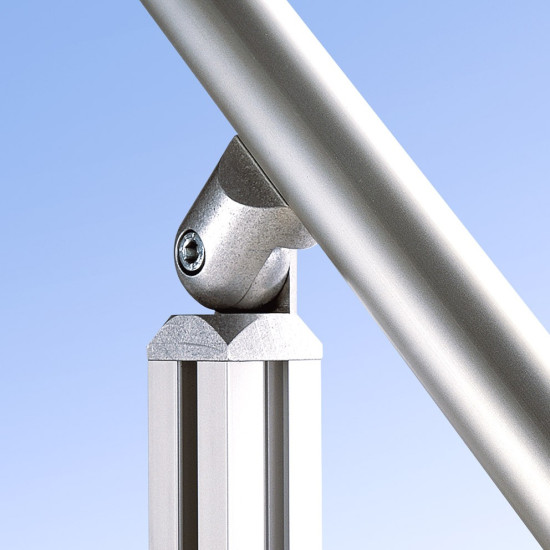

Az MK B46.01.025 egy "B25" típusú csuklós korlát elem, amelyet korlátok és kapaszkodók elemeinek tetszőleges szögben történő összekötésére használnak. A beállított pozíció a csuklópontban lévő hengerfejű csavar meghúzásával rögzíthető. Nagy nyomatékkal terhelt alkalmazásoknál az elem megerősítése javasolt.

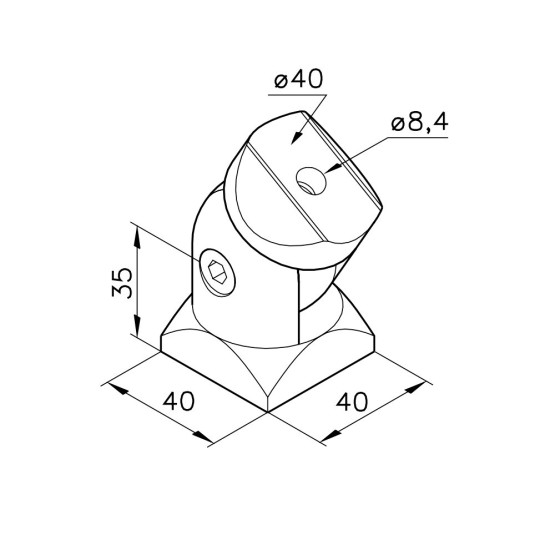

Műszaki és Technikai Jellemzők

Cikkszám:	B46.01.025
Megnevezés:	B25 Csuklós korlát elem
Anyag:	Rezgéskoptatott alumínium (Aluminium gleitgeschliffen)
Kompatibilitás:	MK 40-es sorozatú profilrendszerekhez.
Forgási tartomány:	+90° / -37°
Teherbírás:	max. 200 kg (a profil hosszirányában)
Jellemzők:	Fokozatmentesen állítható szög Aszimmetrikus mozgástartomány Rögzíthető pozíció Nagy teherbírás
Alkalmazási terület:	Korlátok és kapaszkodók szögben állítható csuklópontjainak kialakítása.

Alkalmazás

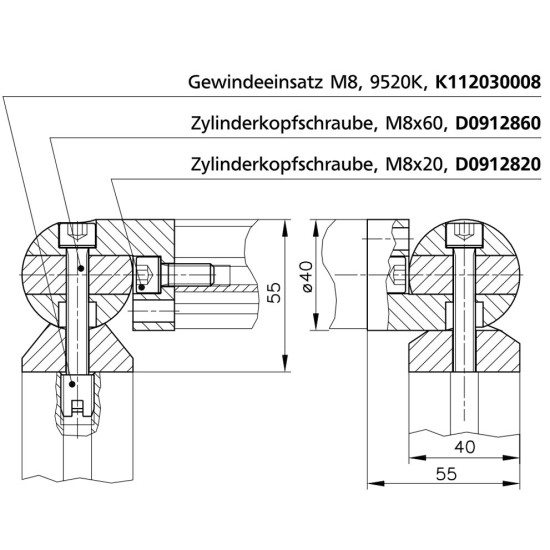

A csuklós elem két felét a profilokhoz kell rögzíteni a megfelelő csavarokkal és rögzítőelemekkel (pl. menetes betét vagy horonyanya). A kívánt szög beállítása után a középső csavarral kell az elemet a pozíciójában fixálni.

B46.01.025.stp (31 kB)
