Szögösszekötő - 45°

Name: Szögösszekötő - 45°
Brand: MASCHINENBAU KITZ GMBH
SKU: 82.11.4001
Price: 3810.00 HUF
Availability: InStock

Szögösszekötő - 45°

3 810 Ft

Nettó ár: 3 000 Ft

Készlet: Raktáron
Cikkszám: 82.11.4001

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

MK 82.11.4001 Technikai Leírás - Összekötőelem M25 (45°, 10mm-es horonyhoz)

MK 82.11.4001 - Összekötőelem M25 (45°, 10mm-es horonyhoz)

Általános Leírás

Az MK 82.11.4001 egy "Angle M25" típusú, 45°-os szögű összekötőelem az mk (Maschinenbau Kitz GmbH) alumínium profilrendszeréhez. Ezeket az összekötőelemeket elsősorban sarokmerevítésekhez használják, kifejezetten a 40-es és 50-es sorozatú (10 mm horonyszélességű) profilokhoz. Derékszögű keretszerkezetekben két M (45°-os) összekötőelem, vagy egy L (30°-os) és egy N (60°-os) összekötőelem kombinációjával a profilok automatikusan egy vonalba kerülnek, így erősítve a szerkezetet. Az elem önmagában nem képez 45°-os sarkot, hanem egy meglévő derékszögű sarok átlós merevítésére szolgál.

---

Műszaki és Technikai Jellemzők

Cikkszám:	82.11.4001
Megnevezés:	Összekötőelem M25 (Angle M25)
Típus:	45°-os merevítő összekötőelem
Kompatibilitás:	MK 40-es és 50-es sorozatú alumínium profilokhoz (10 mm horonyszélesség)
Anyag:	Polírozott alumínium (Tumbled aluminium)

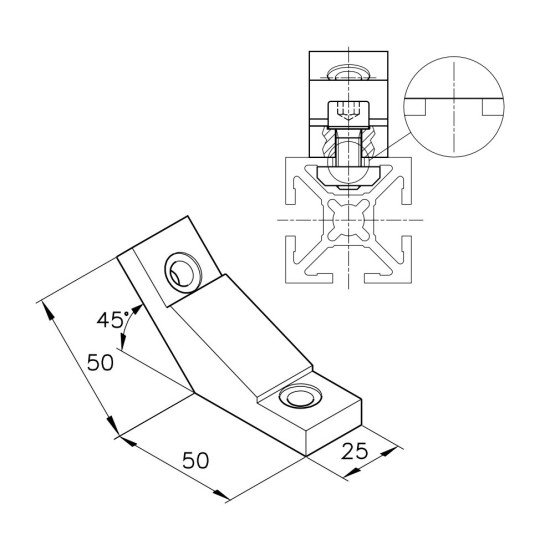

Méretek (Angle M25):	Szárak hossza a profil mentén: 50 mm, Szár szélessége: 25 mm (A képek alapján a PDF 94. oldalán)
Rögzítéshez javasolt elemek (a PDF példája alapján):	Hengerfejű csavar M8x20 (pl. D0912820) Bordás alátét O8.4 (pl. K111010017) Horonyanya M8 (Nut 1, pl. 34.01.0001, 10 mm-es horonyhoz) (Megjegyzés: A csomagolás a 82.11.4001 cikkszámnál nem feltétlenül tartalmazza ezeket, ellenőrizni kell a rendeléskor.)
Jellemzők:	Nagy stabilitású merevítést tesz lehetővé 40-es és 50-es sorozatú profiloknál Egyszerű rögzítés a 10 mm-es profilhornyokba M8-as kötőelemekkel
Alkalmazási terület:	40-es és 50-es sorozatú profilokból készült derékszögű keretszerkezetek, polcok, állványok sarokmerevítése Gépek és berendezések vázainak megerősítése Nagyobb stabilitást igénylő konstrukciók 10mm-es horonnyal rendelkező profilokból

---

Alkalmazás

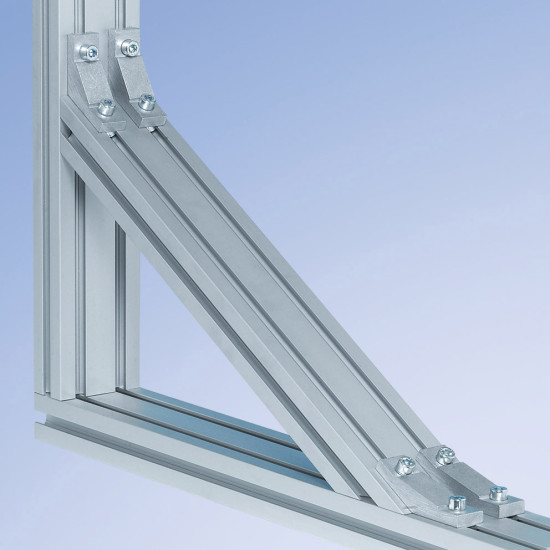

Az MK 82.11.4001 "Angle M25" összekötőelemet 40-es és 50-es sorozatú (10 mm horonyszélességű) alumínium profilokból készült derékszögű szerkezetek 45°-os merevítésére tervezték. Általában párban (két M25-ös elem) vagy egy L25 (30°) és egy N25 (60°) elemmel kombinálva használják egy sarok megerősítésére, biztosítva a profilok pontos illeszkedését és a szerkezet fokozott stabilitását. A rögzítés jellemzően M8-as hengerfejű csavarokkal és horonyanyákkal történik a profilok T-hornyaiba.
