Sarokelem - 29x29x40 - Alu - Készlet

Name: Sarokelem - 29x29x40 - Alu - Készlet
Brand: MASCHINENBAU KITZ GMBH
SKU: T25.50.1012
Price: 5969.00 HUF
Availability: OutOfStock

Sarokelem - 29x29x40 - Alu - Készlet

5 969 Ft

Nettó ár: 4 700 Ft

Készlet: Nincs raktáron
Cikkszám: T25.50.1012

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Rövid leírás
Dokumentumok

MK T25.50.1012 Technikai Leírás - Összekötőelem Készlet (horonymegvezetéssel)

MK T25.50.1012 - Összekötőelem Készlet (Angle S40 Set, horonymegvezetéssel)

Általános Leírás

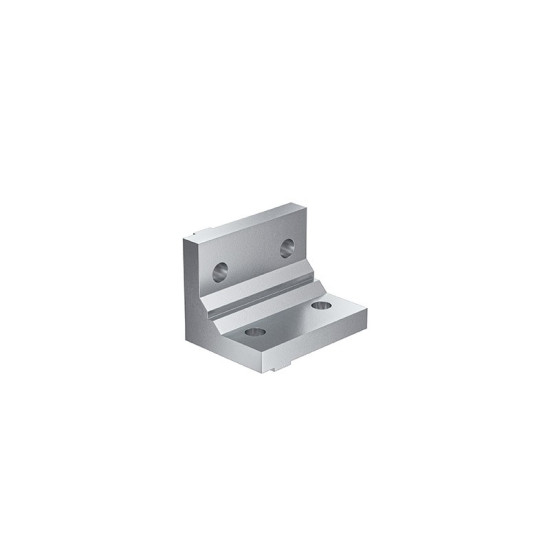

Az MK T25.50.1012 egy összekötőelem készlet, amely tartalmazza a 25.50.1012 cikkszámú "Angle S40" összekötőelemet horonymegvezetéssel és a hozzá tartozó M5-ös rögzítőelemeket. Az "Angle S40" egy 90°-os sarokösszekötő elem, amely a profil hornyába illeszkedő pozícionáló kiemelkedéssel rendelkezik. Ez a horonymegvezetés megakadályozza az elcsavarodást és tökéletesen illeszkedő kapcsolatot biztosít. Az mk (Maschinenbau Kitz GmbH) alumínium profilrendszerének 25-ös sorozatához tervezték (vagy más sorozatok M5 csavarokkal kompatibilis hornyaihoz). Profilmegmunkálás nélkül használható és utólagosan is beépíthető.

---

Műszaki és Technikai Jellemzők (Angle S40 - 25.50.1012)

Összekötőelem cikkszáma:	25.50.1012 (Angle S40)
Készlet cikkszáma:	T25.50.1012* (*A készlet tartalmazza a rögzítőelemeket)
Megnevezés:	Összekötőelem S40 (Angle S40, horonymegvezetéssel)
Kompatibilitás (a T25.50.1012 készlet M5 rögzítőkkel):	Elsősorban MK 25-ös sorozatú alumínium profilokhoz. Használható más sorozatokkal is, amennyiben M5-ös csavarral és horonyanyával történő rögzítés megfelelő (pl. 6 mm-es horony).
Anyag (Angle S40):	Polírozott alumínium (Tumbled aluminium)
Csatlakozási szög:	90°
Különleges jellemző:	Horonyba illeszkedő pozícionáló kiemelkedés (horonymegvezetés) az elcsavarodás ellen és a pontos illesztésért.

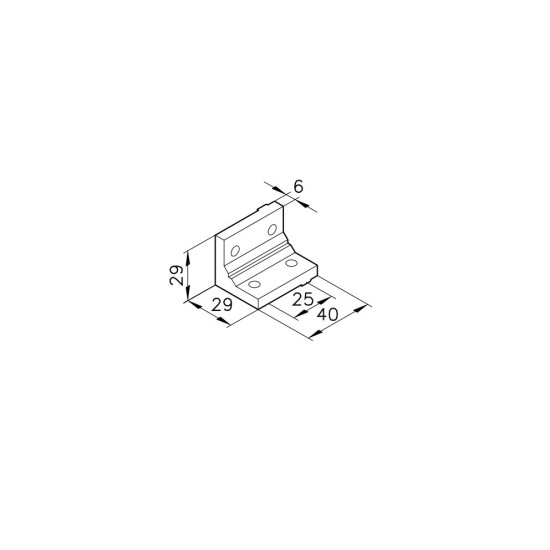

Méretek (Angle S40):	Hossz (profil mentén): 40 mm, Magasság: 29 mm, Szélesség: 29 mm, Vastagság: 6 mm
Furat (Angle S40):	O5.5 mm
A készlet tartalma (T25.50.1012):	1 db Angle S40 (25.50.1012) összekötőelem horonymegvezetéssel Megfelelő mennyiségű M5x12 DIN 6912 hengerfejű csavar (pl. D6912512) Megfelelő mennyiségű O5.3 bordás alátét (pl. K111010015) Megfelelő mennyiségű M5 horonyanya (Nut 1), horganyzott acél (pl. 25.50.0500)
Jellemzők:	Egyszerű és rendkívül erős csavarkötés Nem igényel profilmegmunkálást Utólagosan is beépíthető A horonymegvezetés megakadályozza az elcsavarodást és biztosítja a pontos illeszkedést Stabil, 90°-os sarokkötést biztosít
Alkalmazási terület:	Alumínium profilok derékszögű, elcsavarodásmentes összekötése (elsősorban 25-ös sorozat) Precíz illesztést igénylő keretek, vázak építése Olyan helyzetek, ahol fontos a kötés stabilitása és pontos beállítása

---

Alkalmazás

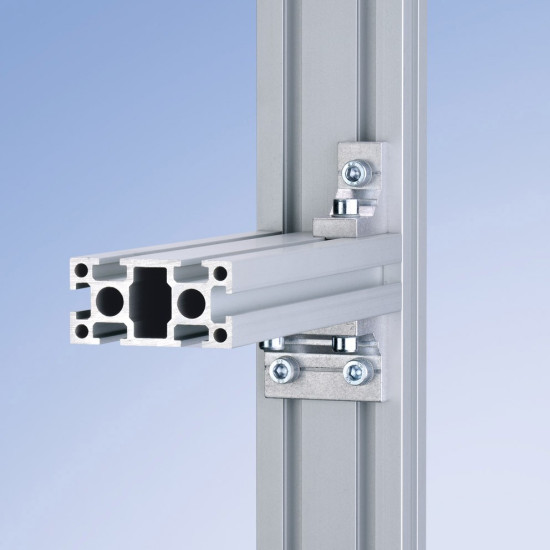

Az MK T25.50.1012 összekötőelem készlet az "Angle S40" horonymegvezetéssel ellátott sarokelemet és a hozzá szükséges M5x12-es rögzítőcsavarokat, alátéteket és horonyanyákat tartalmazza. A horonyba illeszkedő pozícionáló kiemelkedésnek köszönhetően ez az elem különösen alkalmas olyan 90°-os kötések létrehozására az mk alumínium profilok között (elsősorban a 25-ös sorozat esetében), ahol fontos az elcsavarodásmentesség és a pontos illeszkedés. A rögzítés a profilok hornyaiba történik, nincs szükség a profilok előzetes megmunkálására.
