Széria Összekötő 5

Általános Leírás

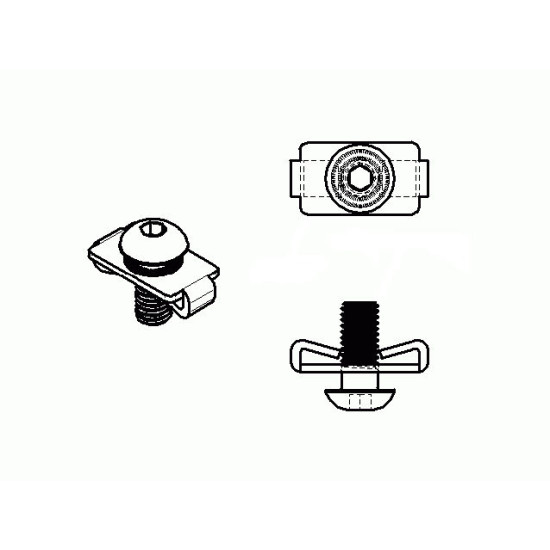

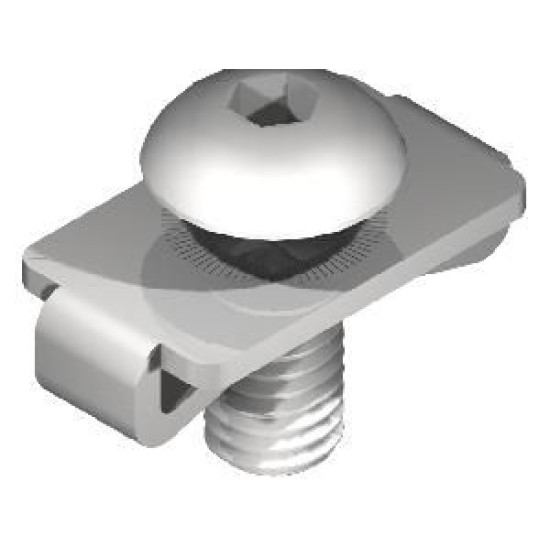

Horganyzott acél széria összekötő két, 5-ös sorozatú profil nagy teherbírású, 90°-os összekötéséhez. A kialakításnak köszönhetően a kötés elcsúszás és elfordulás (torzió) ellen is biztosított. A szett tartalmazza a széria összekötőt és a rögzítőcsavart is. A telepítéshez a profilok előkészítése (menetes furat és szerelőfurat készítése) szükséges.

Műszaki és Technikai Jellemzők

Alkalmazás

Ez a kötőelem egy rendkívül erős és precíz 90°-os kapcsolatot hoz létre az 5-ös sorozatú profilok között. A telepítéshez az egyik profil végébe menetet kell fúrni a csavar számára. A másik profil oldalába egy 4,3 mm-es furatot kell készíteni, amelyen keresztül az imbuszkulcsot bevezetve lehet meghúzni a csavart. A széria összekötő két "körme" a horonyba illeszkedve megakadályozza a kötés későbbi elmozdulását és elcsavarodását. A furatok pontos elkészítése elengedhetetlen a megfelelő illeszkedéshez.
